大功率高頻開關電鍍電源的系統軟件結構
發布日期:2015-09-11大功率高頻開關電鍍電源的系統軟件結構控制系統軟件由主程序和中斷服務程序組成。主程序主要設置系統寄存器和片內外設寄存器。中斷服務程序由定時器下溢中斷、定時器周期中斷、策略決策點中斷(PDP)和通訊中斷等服務程序組成。

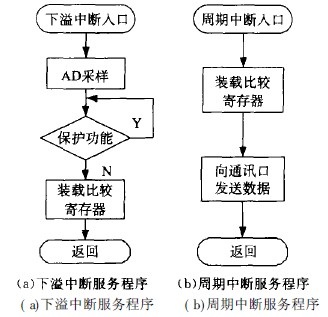

定時器下溢中斷服務程序和定時器周期中斷服務程序用于產生驅動信號;通訊中斷服務程序用于實現與上位機和控制面板的通訊,設定穩壓或穩流值;PDP中斷服務程序用于完成硬件引起的驅動保護。裝載比較寄存器的流程圖如圖1所示。
圖1 大功率高頻開關電鍍電源的裝載比較寄存器
